大家都知道，在主题公园包装设计施工里面展现最多的是雕刻工艺，雕刻工艺可以说是主题公园的效果展现之精髓。那么大家应该也知道主题公园在后期施工中很容易出现开裂的现象，

相信这也是业主和施工单位最为头疼的事情之一，今天上海巨磊园林景观工程有限公司就根据我们多年的施工经验来给大家分享一下如何防止主题公园包装景观开裂这个问题。

        在我们众多的项目当中，其实一开始也出现过这种现象，当时技术人员也是特别头疼，后来经过大家的一方仔细研究，最后解决了此现象的发生。

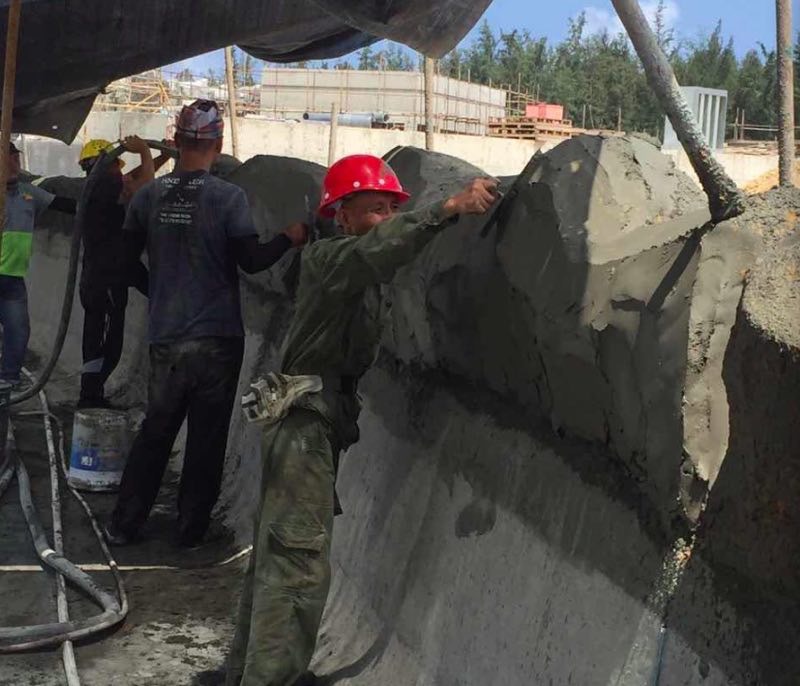

     第一、温度控制和收缩裂缝的技术措施

            为了有效地控制有害裂缝出现和发展，从控制混凝土的水化升温、延缓降温速率、减小混凝土收缩、提高混凝土的极限拉伸强度、改善约束条件和设计构造等方面全面考虑。

    第二、降低水泥水化热和变形

          1.充分利用混凝土的后期强度，减少每立方米混凝土中水泥用量。根据试验每增减10公斤水泥，其水化热将使混凝土的温度相应升降1摄氏度。

         2.使用粗骨料，尽量选用粒径较大、级配良好的粗细骨料;控制砂石含泥量;掺加粉煤灰等掺合料或掺加相应的减水剂、缓凝剂，改善和易性、降低水灰比，以达到减少水泥用量、降低

水化热的目的。

      3.在厚大无筋或少筋的大体积混凝土中，掺加总量不超过百分之20的大石块，减少混凝土的用量，以达到节省水泥和降低水化热的目的。

     4.在拌合混凝土时，还可掺入适量的微膨胀剂或膨胀水泥，使混凝土得到补偿收缩，减少混凝土的温度应力。

     5.改善配筋。为了保证每个浇筑层上下均有温度筋，可建议设计人员将分布筋做适当调整。温度筋宜分布细密，一般用φ8钢筋，双向配筋，间距15厘米。这样可以增强抵抗温度应力的能

力。上层钢筋的绑扎，应在浇筑完下层混凝土之后进行。

     6.设置后浇缝。当大体积混凝土平面尺寸过大时，可以适当设置后浇缝，以减小外应力和温度应力;同时也有利于散热，降低混凝土的内部温度。

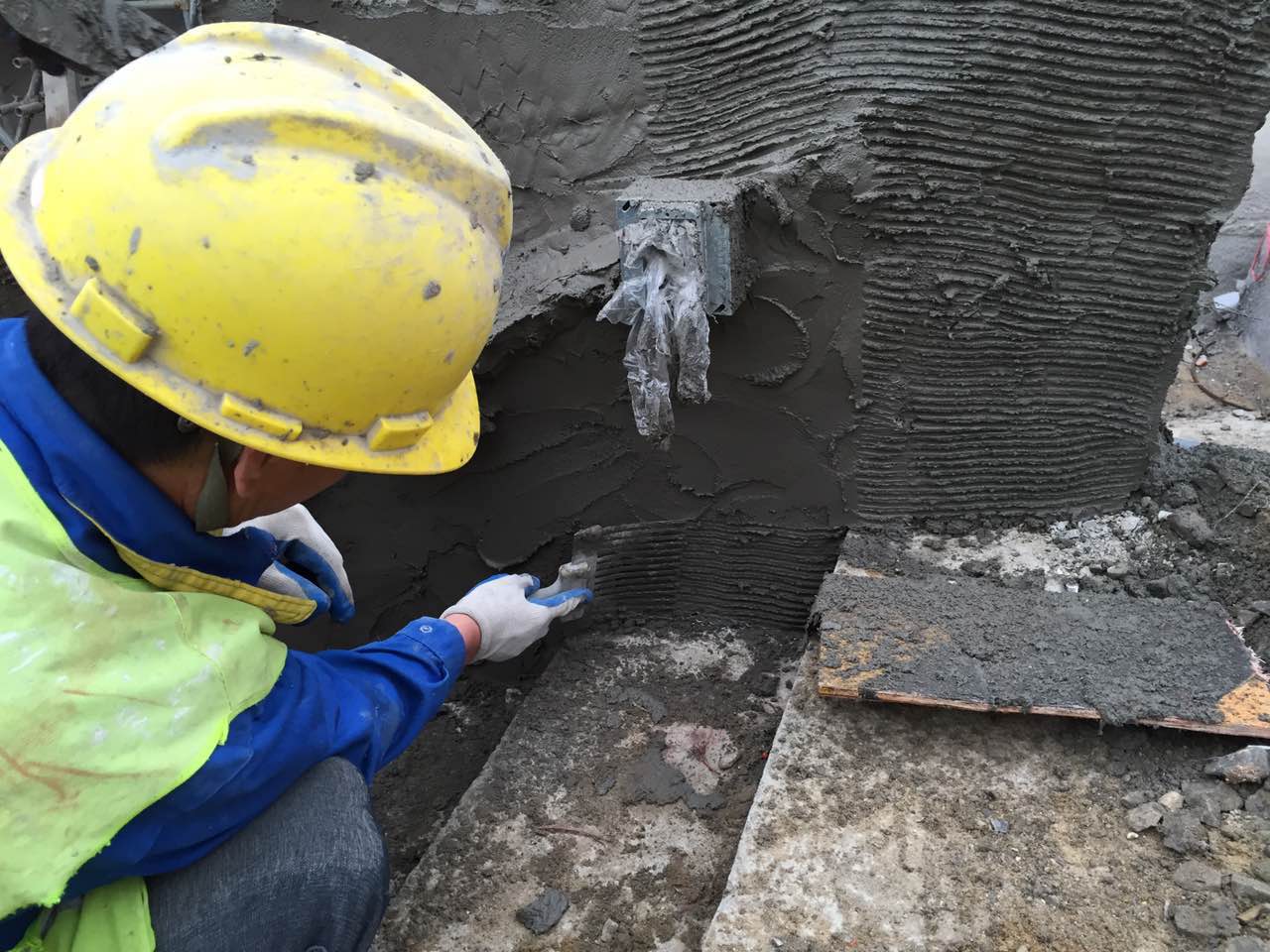

  第三、降低混凝土温度差

        1.选择较适宜的气温浇筑大体积混凝土，尽量避开炎热天气浇筑混凝土。夏季可采用低温水或冰水搅拌混凝土，可对骨料喷冷水雾或冷气进行预冷，或对骨料进行覆盖或设置遮阳装置

避免日光直晒，运输工具如具备条件也应搭设避阳设施，以降低混凝土拌合物的入模温度。

       2.掺加相应的缓凝型减水剂，如木质素磺酸钙等。

       3.在混凝土入模时，采取措施改善和加强模内的通风，加速模内热量的散发。

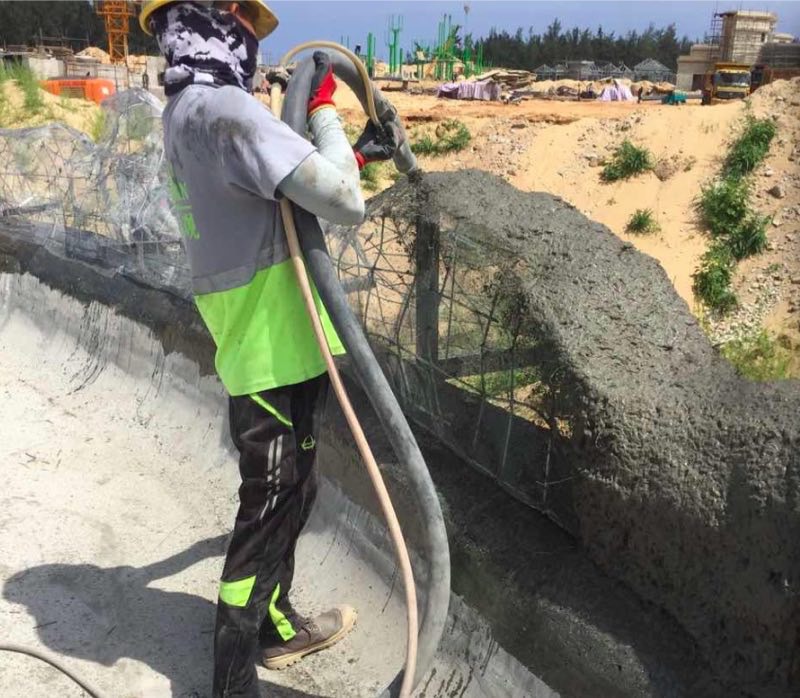

  第四、加强施工中的温度控制

        1.在混凝土浇筑之后，做好混凝土的保温保湿养护，缓缓降温，充分发挥徐变特性，减低温度应力，夏季应注意避免曝晒，注意保湿，冬期应采取措施保温覆盖，以免发生急剧的温度

梯度发生。

        2.采取长时间的养护，规定合理的拆模时间，延缓降温时间和速度，充分发挥混凝土的“应力松弛效应”。

       3.加强测温和温度监测与管理，实行信息化控制，随时控制混凝土内的温度变化，内外温差控制在25摄氏度以内，基面温差和基底面温差均控制在20摄氏度以内，及时调整保温及养护

措施，使混凝土的温度梯度和湿度不至过大，以有效控制有害裂缝的出现。

       4.合理安排施工程序，控制混凝土在浇筑过程中均匀上升，避免混凝土拌合物堆积过大高差。在结构完成后及时回填土，避免其侧面长期暴露。

  第五、改善约束条件，削减温度应力

         1.采取分层或分块浇筑大体积混凝土，合理设置水平或垂直施工缝，或在适当的位置设置施工后浇带，以放松约束程度，减少每次浇筑长度的蓄热量，防止水化热的积聚，减少温度应

力。

          2.对大体积混凝土基础与岩石地基，或基础与厚大的混凝土垫层之间设置滑动层，如采用平面浇沥青胶铺砂、或刷热沥青或铺卷材。在垂直面、键槽部位设置缓冲层，如铺设30至50

毫米厚沥青木丝板或聚苯乙烯泡沫塑料，以消除嵌固作用，释放约束应力。

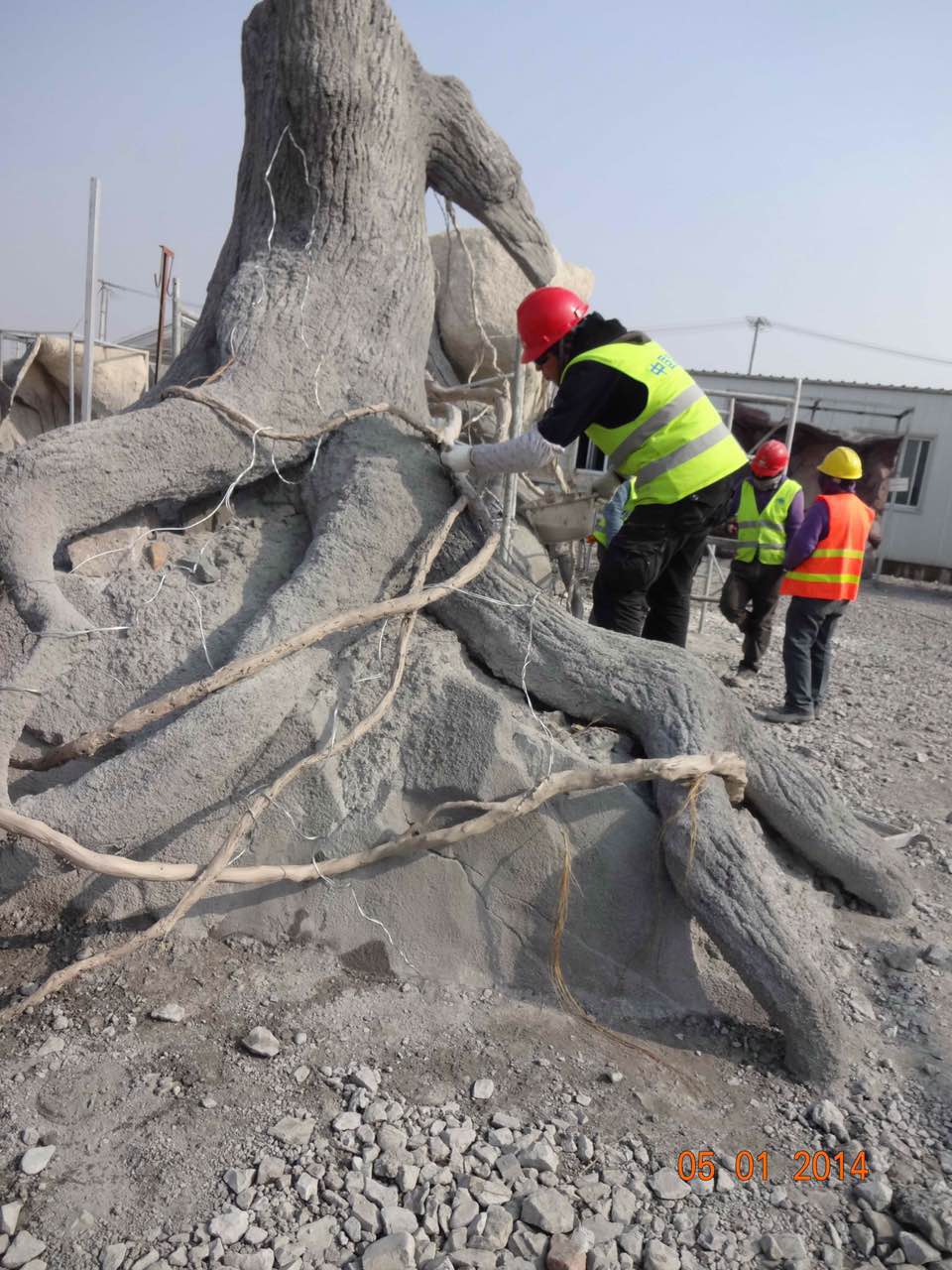

第六、提高混凝土的极限拉伸强度

         1.选择良好级配的粗骨料，严格控制其含泥量，加强混凝土的振捣，提高混凝土密实度和抗拉强度，减小收缩变形，保证施工质量。

         2.采取二次投料法，二次振捣法，浇筑后及时排除表面积水，加强早期养护，提高混凝土早期或相应龄期的抗拉强度和弹性模量。

        3.在大体积混凝土基础内设置必要的温度配筋，在截面突变和转折处，底、顶板与墙转折处，孔洞转角及周边，增加斜向构造配筋，以改善应力集中，防止裂缝的出现。

以上一些施工经验希望难能够帮到大家！
