道路广场设计图主要标明园内各种道路、广场的具体位置、宽度、高程、 纵横坡线、水方向,及道路平曲线、纵曲线设计要素,以及路面结构、做法、路牙的安排,以及道路广场的交接、交接口组织、不同等级道路连接、铺装打样、回车道、停车场等。图纸内容包括如下:

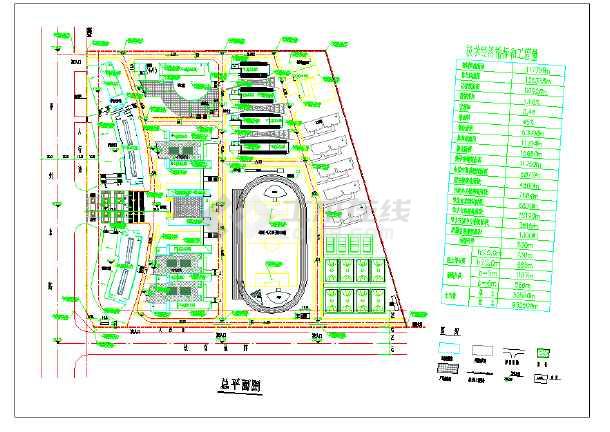

(1)平面图:根据道路系统图,在施工总平面图的基础上,用粗细不同的线条画出各种道路广场、台阶山路的位置,在转弯处,主要道路注明平曲线半径,每段的高程、纵坡坡向(用黑细箭头表示)等。混泥土路面纵坡在0.3%-0.5%之间,横坡在1.5%-2.5%之间;圆石、拳石路纵坡在0.5%-9%之间,横坡在3%-4%之间;天然土路纵坡在0.5%-0.8%之间,横坡在3%-4%之间。
(2)剖面图:比例一般为1 :20。在画剖面图之前,先绘出一段路面(或广场)的平面大样图、表示路面的尺寸和材料铺设法。在其 下面做剖面图,表示路面的宽度及具体材料的构造(面层、热层、基层等厚度、 做法)。每个剖面的编号应与平面上相对应。
另外,还应该作路口交接示意图,用细黑实线两出坐标网,用粗黑实线画路边线,用中粗线画出路面铺装材料及构造图案。
4.种植设计图(植物配置图)
种植设计图主要表现树木花草的种植位置、种类、种植方式、种植距离等。图纸内容如下:
(1)种植设计平面图: 根据树木种植设计, 在施工总平面图基础上,用设计图例绘出常绿阔叶乔木、落叶阔叶乔木、落叶针叶乔木、常绿针叶乔木、落叶灌木、常绿灌木、整形绿篱、自然形绿筒、花卉、草地等具体位置和种类,数量、种植方式、株行距等如何搭配。同一幅图中树冠的表示不宜变化太多,花卉绿篱的图示也应该简明统一,针叶树可重点突出,保留的现状树与新我的树应该加以区别。复层绿化时,用细线画大桥木树冠,用粗一此线画冠下的花卉,树丛、花台等。树冠的尺寸大小应以成年树为标准。如大乔木5一6m,孤植树7~ 8m,小乔木3一5m,花灌木1 - 2m,绿篱宽0.5 ~ lm,种名、数量可在树冠上注明,如果图纸比例小,不易注字,可用编号的形式,在图纸上要标明编号树种名、数量对照表。成行树要注上每两株树距离。
(2)大样图:对于重点树群、树丛、林缘、绿立、花坛、花卉及专类园等,可附
种植大样图。1 : 100 的比例。要将群植和丛植的各种树木位置画准,注明种类数量,用细实线画出坐标网,注明树木间距。并作出立面图,以便施工参考。
5.水景设计图
水景设计图标明水体的平面位置、水体形状、深浅及工程做法。它包括如下内容,
平面位置图:依据竖向设计和施工总平面图,画出河、湖、溪、泉等水体及其附属物的平面位置。用细线画出坐标网,按水体形状画出各种水景的驳岸线、水地、山石、仃步、小桥等位置,并分段注明岸边及池底的设计标高。最后用租线将岸边曲线花成近似打折线,作为湖岸的施工线,用粗实线加深山石等。

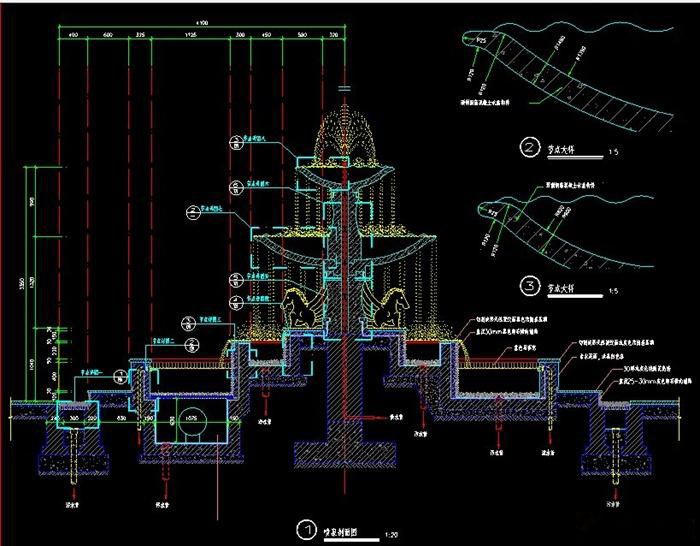

从横剖面图:水体平面及高程有变化的地方要画出剖面图。通过这些图表示出水体驳安、池底、山石、汀步及岸边的处理关系。
某些水景工程,还有进水口、以水口、泄水口大样图;池底、池安、泵房等工程做法图;水池循环管道平面图。水池管道平面图是在水池平面位置图基础上,用粗线将循环管道走向、位置画出,并注明管径、每段长度,以及潜水系型号,兵家尖端说明,确定所选管材材及防护措施。
6、国林建筑设计图
国林建筑设计图表现各景区园林建筑的位置及建筑本好的组合选用的建材、尺寸、造型、高低、色彩、做法等。 如一个单体建院国平面用、屋国平面图、名各个方向立南图、倒面图、建筑节点详图、必须画出建筑统国(建筑平面位置图、建筑各层平面图)、屋顶平面图、各个方向立面图、剖面图、建筑节点详图、建筑说明等)、建筑结构施工图(基础平面图 楼层结构平面图、基础详图、构件线图等)、设备施工图,以及庭院的活动设施工程、装饰设计。
7、管线设计图
在管线设计的基础上, 表现出上水(生活,消防绿化、市政用水) 下水(雨水,人腰气、媒气,电力、电信等各种管网的位置、规格、埋深等
管线设计用内容包括:
(1)平面图:是在建筑、道路整向设计与种植设计的基础上, 表示管线及各种管井的 具体位置、 坐标,并注明每段管的长度、管录、高程以及如何接头等。原有干管用红实线或黑实线表示,新设计的管线及检查非则用不同符号的黑色相实线表示。
(2 ))剖面图:画出各号检查井,从黑期实线表示并内管线及截门等交接情况。
8、假山、雕塑等小品设计图

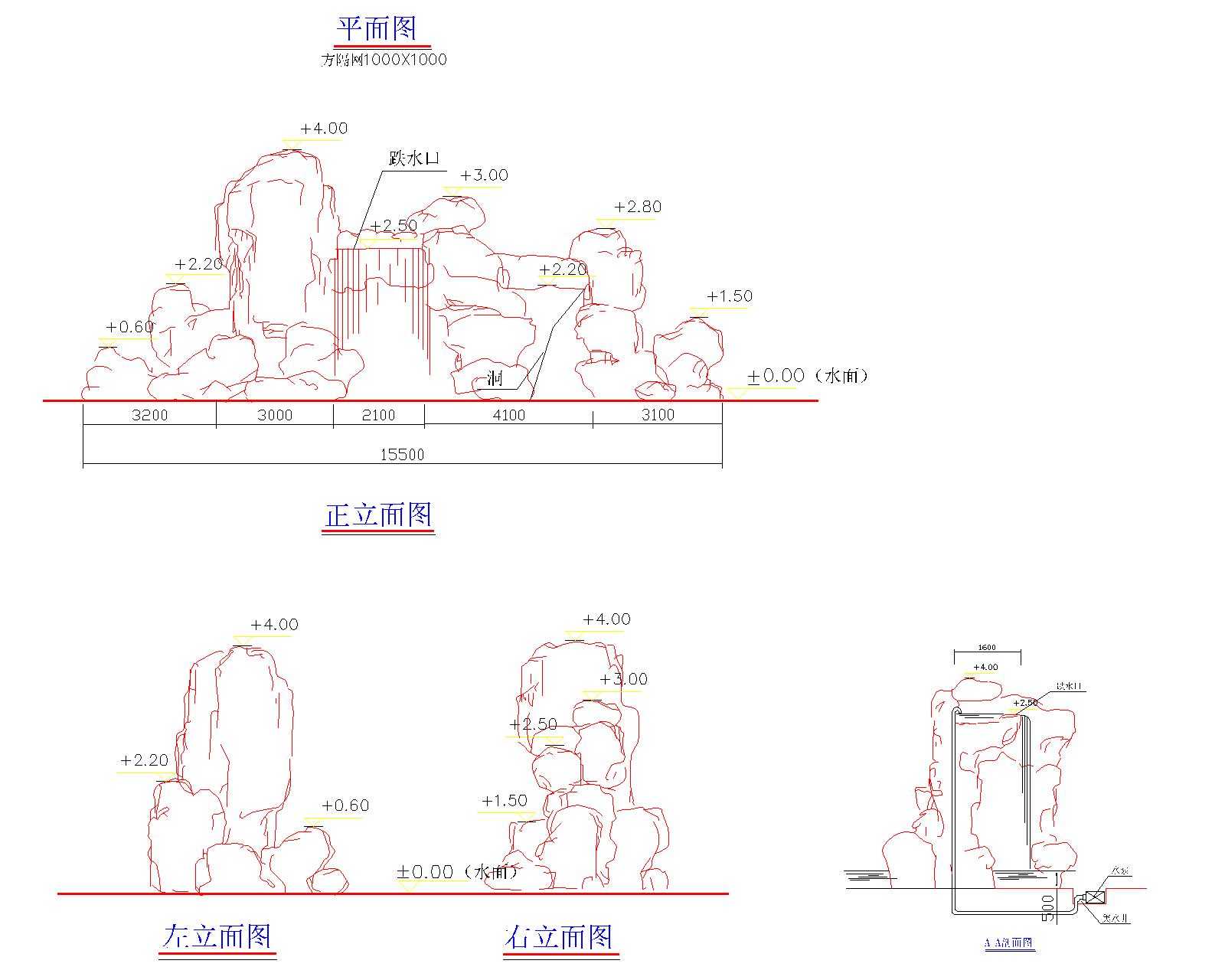

小品设计图必须先做出山、石等施工模型,以便施工是掌握设计意图。参照施工总平面图 及竖向设计画出山石平面图、立面图、剖面图,注明高度及要求。
9、 电气设计图
在电气初步设计的基础上标明园林用电设备、灯具等的位置及电缆走向等。
(二)编制预算
在施工设计中要编制预算。它是实行工程总承包的依据,是控制造价、签订合同、拨工程款项、购买材料的依据,同时也是检查工程进度、分析工程成本的依据。
预算包括直接费用和问接费用。直接费用包括人工,材料、机械、运输等费用,计算方法与概算相同。间接费用岸直接费用的百分比计算,其中包括设计费用和管理费。
(三)施工设计说明书
说明书的内容是初步设计说明书的进步深化说明书应写明设计的依据、 设计对象的地理位置及自然条件,园林绿地设计的基本情况,各种园林工程的论证叙述,园林绿地建成后的教果分析等。
